三峽后續工程南縣茅草街安全飲水工程
五個分水廠廠內自動控制設備及系統
三峽后續工作南縣茅草街鎮集中供水水廠（簡稱中心水廠）為新建擴容項目，中心水廠供水規模為9500m3/d。該水廠下轄五個分水廠，根據設計要求，五個分水廠內設備運行狀態、水質監測、視頻監控等都需要通過網絡無線實時上傳至南縣茅草街鎮集中供水水廠內的中控室，從而達到無人值守功能。

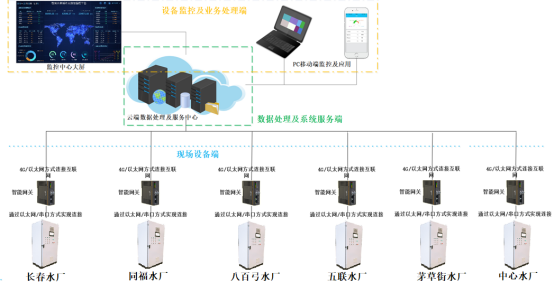

如上系統架構圖所示：5個分水廠和中心水廠都設計安裝一臺自控PLC柜，將廠內所有機電設備（進水電動閥門、清水池液位、送水泵房、PH值、余氯值、濁度值）等都與該PLC柜連接。該PLC柜通過IO信號或模擬量信號采集數據，數據儲存在PLC程序內。同時、PLC柜內置一臺智能網關，智能網關與PLC通過串口或網口連接，PLC內的數據即可傳送給智能網關，智能網關通過有線網絡將數據上傳至“中心水廠”內智慧水務系統平臺。系統平臺通過中控室的LED大屏即可顯示。
