貴州七星關經濟開發區供水工程凈水廠

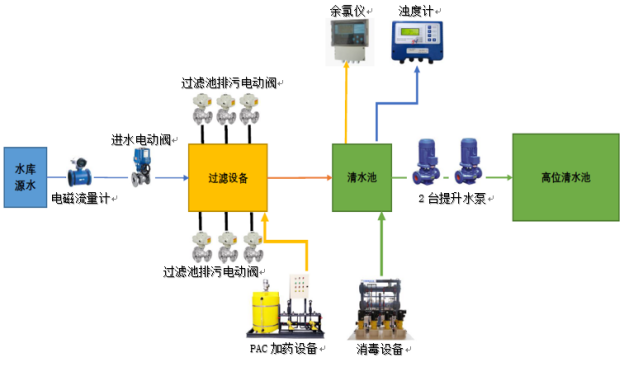

一.整廠自控設備及系統構成圖
根據工藝設計和現場情況，將本項目采用分站布局，并將要控制和監視的數據確定需求
1.取水泵站：布置S7-200Smart PLC，負責取水設備數據采集。水泵變頻器運行狀態、運行頻率，水池水位高度等。設計添加無線遠程模塊，該泵站的水泵運行數量和啟停時間、運行狀態等數據通過該無線遠程模塊，無線遠程傳送給水廠內的中控室，與凈水廠內的高位水池的水位高低進行聯動。
2.絮凝沉淀池：布置S7-200Smart PLC，結合原水濁度數據，自動啟停排泥閥開關。保障污泥及時排出。也可在中控室設置時間進行排泥。
3.加 藥 設 備：布置S7-200Smart PLC，預留以太網口，將設備運行數據和自動啟停命令上傳至中控系統。加藥設備的投加泵采用變頻器驅動，可調節投加的藥量。由中控室的系統傳送凈水廠每小時的進水流量數據給加藥設備的PLC，PLC通過計算后自動調節投加藥量。
4.消 毒 設 備：由消毒設備廠家提供，設備配套的電控系統需帶有PLC，PLC使用西門子S7-200Smart PLC。預留以太網口，將設備運行數據和自動啟停命令上傳至中控系統。該設備的投加泵采用變頻器驅動，可調節投加的藥量。由中控室的系統傳送凈水廠每小時的進水流量數據給設備的PLC，PLC通過計算后自動調節投加藥量，實現無人值守功能。
5.V型濾池PLC: 布置S7-200SmartPLC，采集四個V型濾池的液位高低、每個氣動閥的開關型號等，通過內置的程序、設定一定液位高度后，可實現自動氣水反沖洗。
二.整廠可視化遠程監控系統:

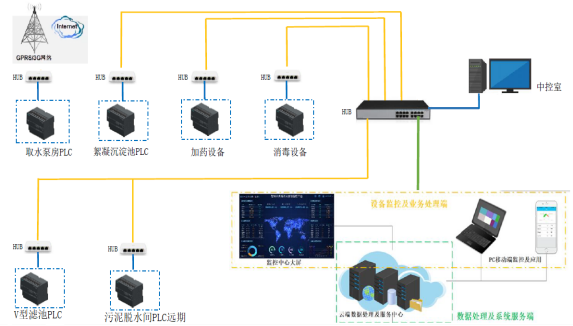

1.整廠可視化遠程監控系統架構圖
2.無線遠程通信：通過4G或有線網絡連接現場的PLC等設備，通過讀取現場設備的工作狀態、運行參數、報警信息、及現場廠房內的設備及數據，結合企業管理數據以及業務數據，實 現對各類工程設備以及和產品相關的人員進行集中網絡化管理和維護，并通過對各項數據的分析對比，實現對產品及產線各項工藝、運行參數及管理流程的優化，同時，系統通過WEB方式制作HMI遠程監控及操作畫面，結合系統優異的數據處理架構最大程度上還原設備現場運行狀況，并把需要的參數存儲起來生成企業大數據，通過對數據的挖掘建模從而實現設備的智能化運行以及設備的智慧化管理。
