1. 建設背景

城市發展一方面為城市供水事業的發展提供了強勁的動力，促使城市供水企 業需要不斷的開源節流，通過新技術應用，挖掘自身潛力，提高生產能力，優化 管理方式，保證安全供水。另一方面，城市在快速發展的過程中給城市供水企業 帶來新的挑戰的同時，也提供了新的發展機遇。因此堅持和落實科學發展觀，研 究和探索解決城市發展中供水企業存在的不適應問題和策略，對當前和今后城市 社會經濟發展均有著十分重要的意義。
步入 21 世紀，數字化、信息化技術的發展，推動社會的進步，科學技術的 進步，社會經濟的發展，人民生活水平的提高，加速城市的發展進程。作為城市 發展的命脈的供水行業，如何充分利用現代自動化技術，信息技術，移動互聯網 技術，物聯網技術為支撐和促進城市的經濟發展，改善城市居民的生活質量做出 貢獻，已成為城市公益性供水行業研究和落實的重要課題。



2. 建設目標

智慧水務管控一體化平臺通過對從水源、水廠到管網的監測數據采集而實時 感知運行狀態，以可視化的方式有機整合水務管理部門與供水設施，形成城市水 務物聯網。建設以信息中心、生產調度、管網管理、運行辦公、客戶服務為目標 方向，采用數據采集終端、無線網絡、遠傳水表、水質水壓表等在線監測設備實 時感知運行狀態，以可視化的方式有機整合水務管理部門與供水設施，形成城市 水務物聯網，通過本次建設完成供水調度、管網參數、水廠調度、水質在線監控、 二次供水設備、管網巡檢、漏失率控制等的動態監控，并做出及時的反應。

為實現這一總體目標，我們從兩個著手：一是現代供水管理模式和信息化 思想在供水管理工作中相融合而形成的應用模式；二是實現這一應用模式的具體實現技術或平臺。在這個思路的支撐下，我們提出的基于云計算、大數據的智慧水務管控一體化平臺解決方案將實現以下幾個具體目標：

1、構建集約化、標準化的信息數據中心
2、建設統一的綜合性水務管理平臺
3、構建 SCADA 生產調度系統
4、達到水務業務電子化綜合管理

5、實現供水調度管理輔助決策
6、構建“漏控分析預警及 DMA 監測”機制
7、構建供水管網地理 GIS 系統
8、實現水質水情全面監測
9、建設城市二次供水調度管控平臺
10、建設客戶移動互聯 APP 應用平臺
11、實現異常事件智能化預警
12、構建系統安全與權限控制機制
13、構建水務運行 KPI 系統



3. 建設內容

智慧水務管控一體化平臺是整合物聯網、GIS 地理信息和大數據、云計算 技術，實現水壓、水量、水質、能耗及二次供水設備的實時數據和水廠運行數據 的城域化匯集管理，通過供水?dāng)?shù)據建模分析、水力學模型，可視化的做出相應的 處理結果輔助決策建議，以更加精細和動態的方式管理水務系統的整個生產、管 理和服務流程；并站在城市整個供水系統的角度，以更加“智慧”的輔助水務企 業進行管理和運維，從而提升水司的運營管理能力、增強核心競爭優勢、達到?jīng)Q 策過程的敏捷化和智慧化，實現企業經濟效益和社會效益的不斷提升，提供有力 支撐。





智慧水務管控一體化平臺是站在整個城市供水體系的角度，對其進行智慧 化的管理，以達到降低運維成本，提升運營管控能力，實現經濟效益和社會效益 的不斷增長；智慧水務包含智慧生產運維、智慧管網及調度、智慧客戶營銷、智慧計量、智慧工程管理、智慧辦公和智慧管控決策七個方面。



3.1 平臺子系統功能
3.1.1 調度運營監控中心

水務調度運營監控中心，采用超窄邊液晶拼接大屏幕系統，直觀顯示，可滿 足生產運行調度監視，作為一個展示平臺。



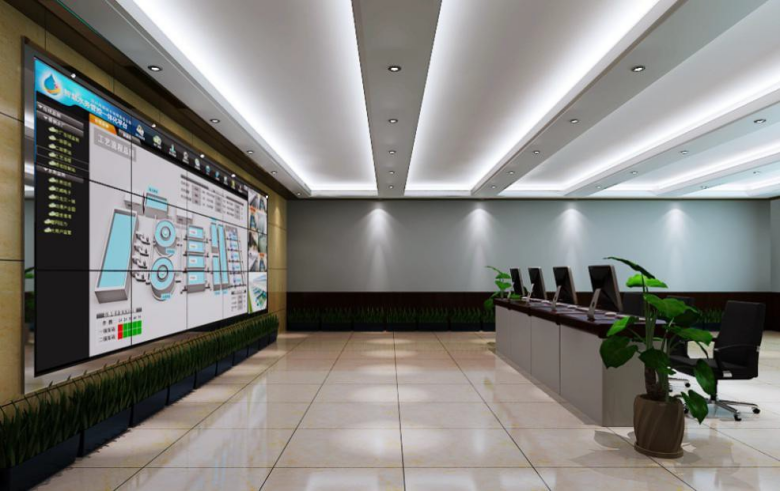

示意圖



3.1.2 水務一張圖

構建數據中心平臺，建設歷史數據倉庫旨在解決信息孤島的問題，建立 成適用于不同系統間的信息共用的通用平臺，使客戶的業務流程、公共數據、應 用軟件、硬件和各種標準聯合起來，在不同應用系統之間實現無縫集成，使它們 像一個整體一樣進行業務處理和信息共用。從而為大數據分析提供基礎。

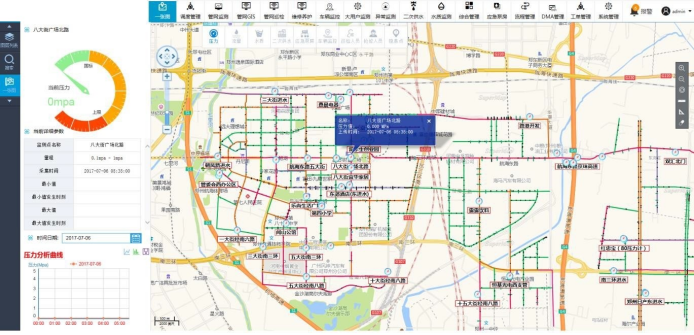

平臺以“數據+地圖+業務”為理念，構建基于水務“一張圖”的海量數據可視化展現平臺；它以 WaterBDI 中構建的數據為基礎，從空間維度、業務視角展示 水務各系統的數據，并在此基礎上進行綜合展示、分析和報表。用戶更具需求進 行個性化配置，滿足日益變化的業務需求。WaterDMV  實現了統一平臺化管理， 是業務操作更加方便快捷，交互性更加突出。 可以擴展多種綜合解決方案，如：生產運維、管網管理、客戶營銷、計量管理、 工程管理、綜合管理等。

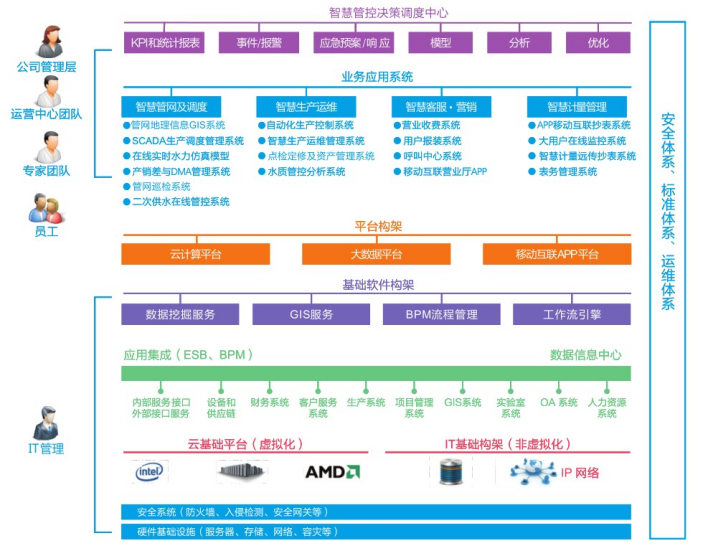

架構圖

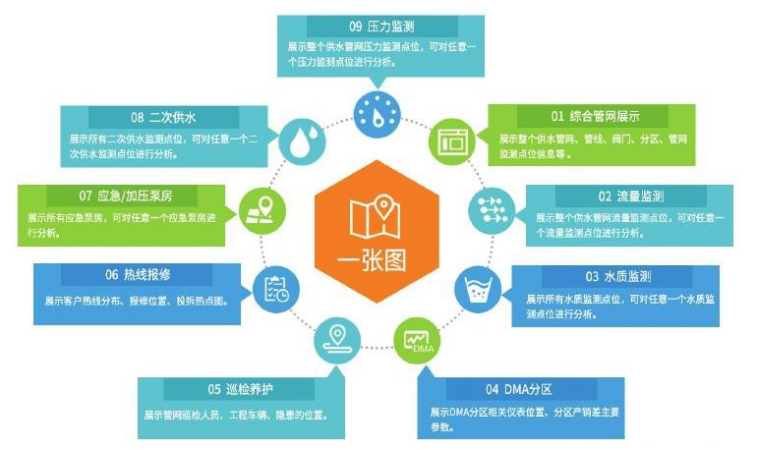

系統圖



3.1.3 水務生產調度 SCADA 管理系統

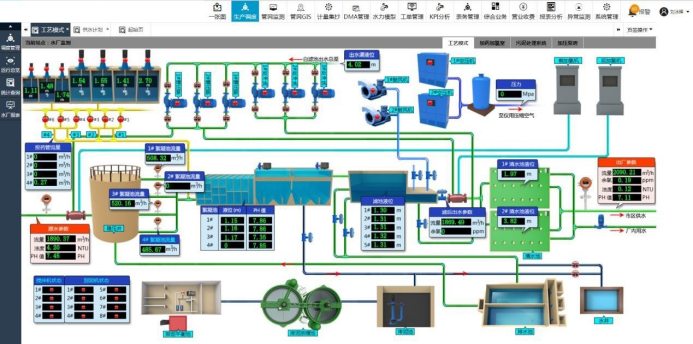

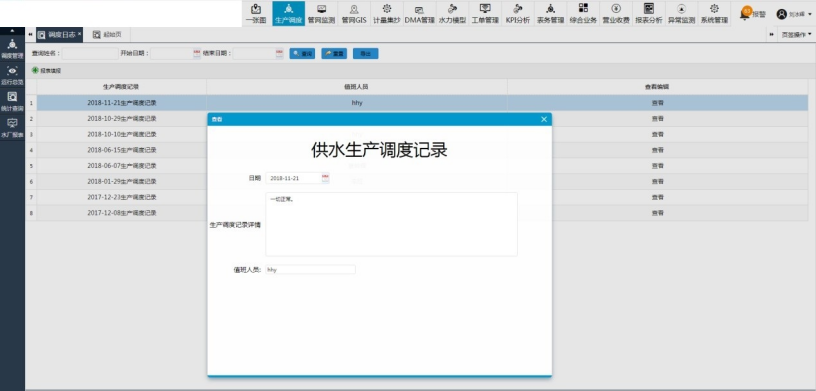

水務生產調度管理是總體解決方案是將城市供水生產監控、調度和業務管理 統一到一個綜合性的系統平臺，實現了供水全過程生產運行數據采集存儲、運行 情況可視化展示、調度分析決策、業務過程管理、異常檢測預警及運行能效分析 和智能報表管理等內容，為全面提升調度管理水平，形成城市供水管控一體化提供堅強支撐。







3.1.4 供水管網地理信息 GIS 系統

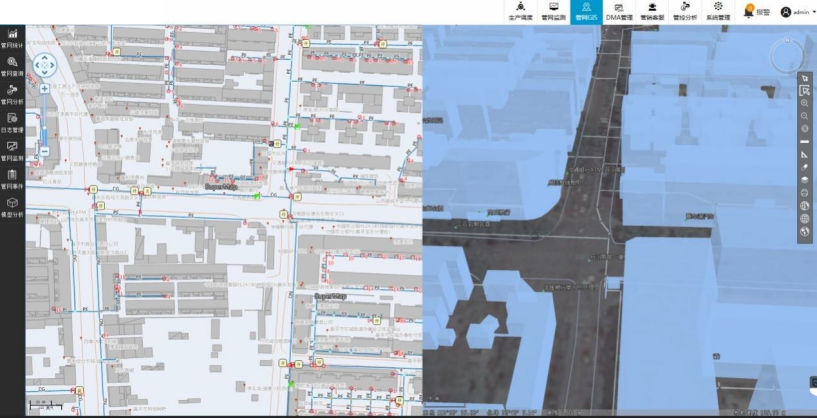

管網地理信息管理 GIS 系統，結合供水行業服務經驗和充分融合供水領域的業務特點，為供水企業的領導提供科學的決策依據，為企業業務人員提供詳盡的地圖和管線資料，實現供水調度、管網搶修、營業抄收、管網資產管理等業務工作。該系統將是一個能滿足平時各種業務工作、又能夠逐步提供支持決策分析能力的多種用途的管理系統。
通過系統的建設和應用，可以提高現有管網綜合管理和養護水平和能力、現

場事故處理速度，使供水企業獲得運營最佳經濟效益，并最終實現整個管網管理 的科學化、規范化和現代化。

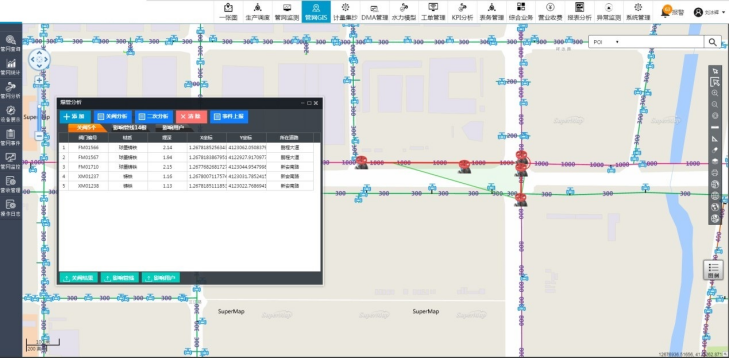

系統結合二三維一體化技術、物聯網技術和大數據挖掘技術等，實現了管網 圖形數據和屬性數據的計算機錄入、編輯；對管線及各種設施進行屬性查詢、空 間定位以及定性、定量的統計、分析；對各類圖形（包括管線的橫斷面圖和縱斷 面圖）及統計分析報表顯示和輸出；為爆管、漏水事故的搶修、維修提供關閘方 案，派工單及用戶停水通知單，從而實現管網的信息化管理，對供水規劃、設計、 調度、搶修和圖籍資料的檔案管理提供強有力的科學決策依據，并未為管網的優 化調度奠定良好的基礎，從而大大提高了管網管理工作的效率和質量。







3.1.5 城市給水管網 DMA 漏損管控與分析系統

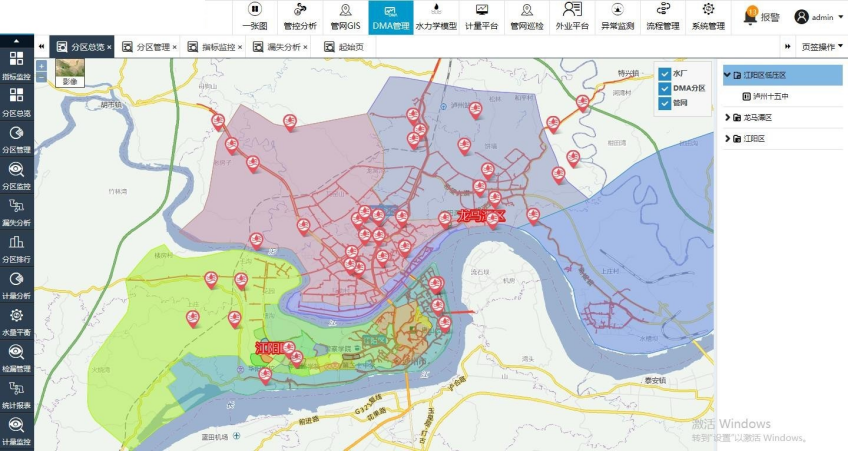

DMA分區計量管理是將供水管網劃分為逐級嵌套的多級分區，形成涵蓋出廠 計量-各級分區計量-用戶計量的管網流量計量傳遞體系。通過監測和分析各分區 的流量變化規律，評價管網漏損并及時作出反饋，將管網漏損監測、控制工作及 其管理責任分解到各分區，實現供水的網格化、精細化管理，實現降低漏損控制 的目的。

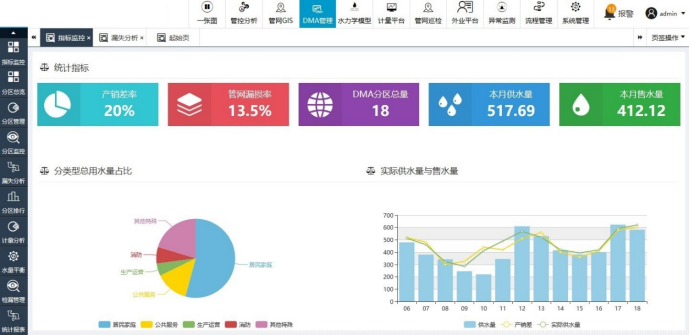

系統主要應用水量平衡計算方法，計算區域漏損水量、區域產銷差水量、水 量平衡表，從不同空間尺度、不同時間尺度分析全管網和各級統計分析分區的漏 損和產銷差現狀，識別漏損、產銷差的主要影響因素。







3.1.6 管網在線實時水力建模

《管網在線實時水力建模》實現 SCADA 與水力模型無縫集成、雙向互通、實 時計算的供水在線仿真水力模型；可用于優化管網規劃設計；對管網運行現狀評 估診斷；管網工程和操作預案，減少運行風險；在線仿真優化調度決策，安全運 行，節能降耗；管網水質污染溯源和擴散分析，輔助應急指揮決策；干管漏點預 定位和分區漏損評估，優化檢漏策略；在線水錘分析，減少爆管風險。

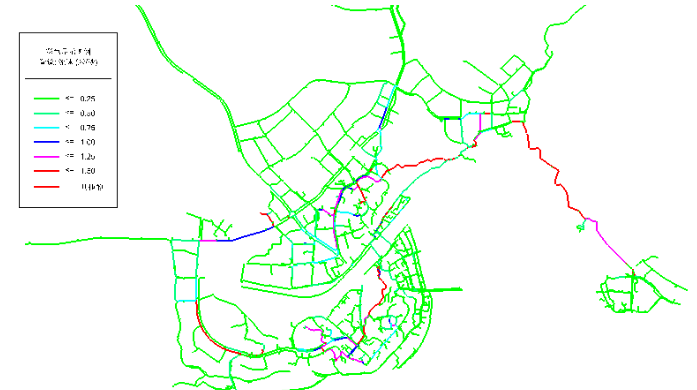

大部分管道流速處于經濟流速區間，但是紅色和藍色顯示的管道流速較高，管線水力負荷 較高，需要考慮管道口徑是否符合實際用水需求。



3.1.7 自動化辦公 OA 子系統

解決了水務企業下屬項目公司（廠站）地域分布廣泛引起的日常辦公業務中 文件收發、信息上傳下達、申請審批等工作需要相關人員四處奔走，各級簽字， 辦公成本居高不下的問題。實現公共資源與信息的整合管理，實現信息渠道的直 接暢通，實現各部門各人員的協同應用，實現各種辦公流程的規范化和自動化， 實現單位協作可以跨地區、跨部門、跨時間操作，提高日常辦公管理效率。
系統設計使各模塊可獨立存在；整個軟件易拆分，易組裝，靈活方便；良好 的系統開放能力和可擴展性，同時可根據各個不同企事業特點，為其量身定制其 業務模塊。

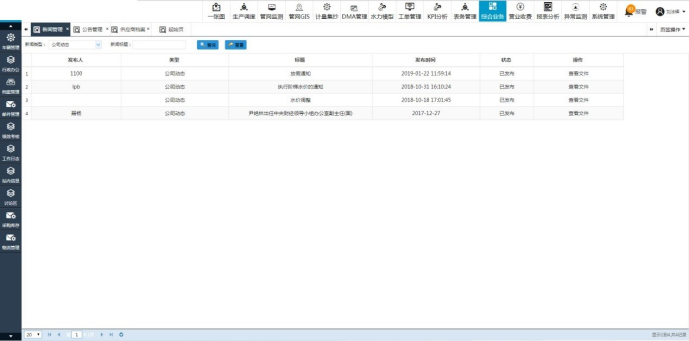

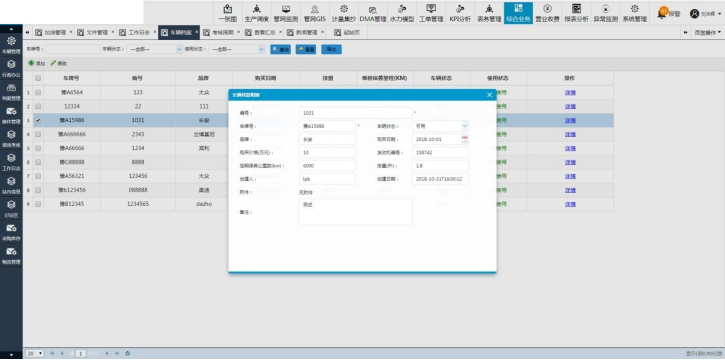

3.1.8資產設備管理子系統

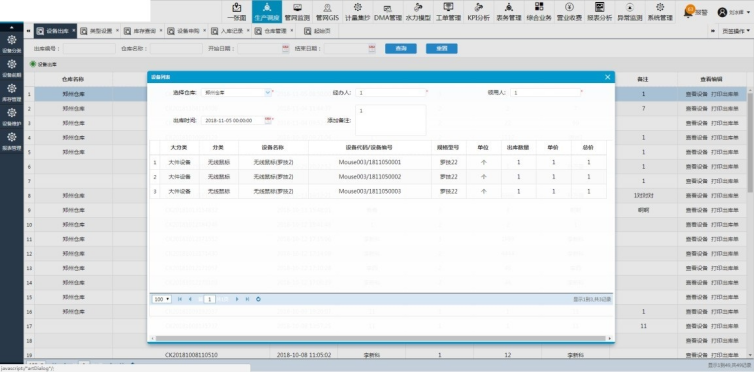

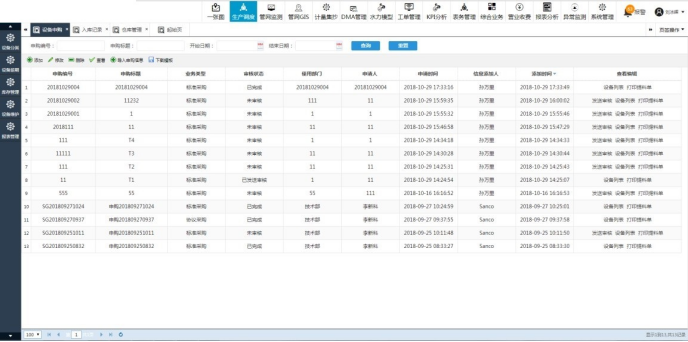

設備資產管理系統要求實現設備入庫、出庫、巡檢、維修、報廢等的生命周 期管理，以資產、設備臺賬為基礎，以工作單的提交、審批、執行為主線，對閥 門、水表、消防栓、管橋、監測點、設備井、二次供水設備、水廠設備等按照故 障處理、計劃?rùn)z修、計劃維修、預防性維修、移裝調撥等管理模式，來提高維修 效率、降低總體維護成本。







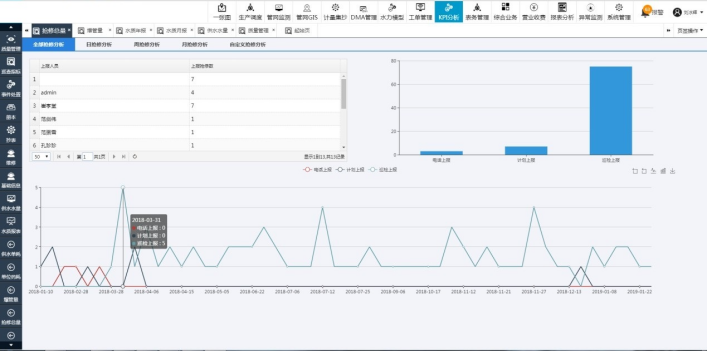

4.1.9 水務運營決策分析系統

為加強公司職能管理，規范職工作業行為，提高工作質量和效率，有效控制 產銷差率、降低供水單耗，安全優質供水，達到依法治廠，提高公司整體管理水 平，將公司的 KPI 指標按照和各部門相關責任的大小進行分類和權重分配，指標 分為公共指標和相關指標，實行量化考核。
適用于水務管理者把握全局，運籌帷幄。以簡潔、直觀的界面，展現企業各 環節的經營數據，并以豐富的展現形式為企業決策者提供分析和管理上的幫助， 洞察企業的運營狀況，幫助水務企業將運營的海量數據轉化成高價值的可獲取信 息。
